Schwerlast-Teleskopschienen bis 2.500 kg pro Paar

CNC-gefräste Schienen für hohe Lasten

Für ausziehbare Baugruppen im Maschinenbau, in Fahrzeugen und in Logistiksystemen bietet SCHOCK® CNC-gefräste Teleskopschienen aus verzinktem Stahl, Edelstahl und Aluminium. Je nach Baureihe sind Teil-, Voll- und Überauszüge erhältlich. Die maximale Tragkraft beträgt 2.500 kg pro Schienenpaar.

Schwerlast-Teleskopschienen für 500 kg pro Paar

Diese drei CNC-gefrästen Baureihen kommen für Lasten von 500 kg pro Schienenpaar infrage. Die Tabelle vergleicht den Auszugsweg und die Tragkraft bei 500 mm Einbaulänge. Über den Baureihennamen gelangen Sie zum jeweiligen Datenblatt.

Baureihe und Auszug Auszugsweg Tragkraft pro Paar
DTS-60 / DTSB-60
Vollauszug, verzinkter Stahl
500 mm 530 kg
DDTS-90
200 % Überauszug, verzinkter Stahl
1.000 mm 550 kg
SDTS-90 / SDTSB-90
Vollauszug, Edelstahl 316L
500 mm 600 kg

Die Werte gelten bei 10.000 Zyklen für vollständig ausgefahrene Schienenpaare bei Montage in der vorgesehenen Einbaulage und gleichmäßiger Lastverteilung. Prüfen Sie im Datenblatt die Angaben für Ihre Einbaulänge. Bei Flachmontage, Stoßbelastung oder ungleich verteilter Last unterstützen wir Sie bei der Auslegung.

Teleskopschienen Teilauszüge 50%

Stahl (C45E+C) verzinkt, gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

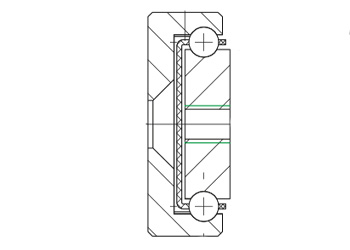

Teleskopschiene Teilauszug OWS-30

OWS-30 / OWST-30

Tragkraft: < 280 kg/Paar
Querschnitt: 11 x 30 mm

×

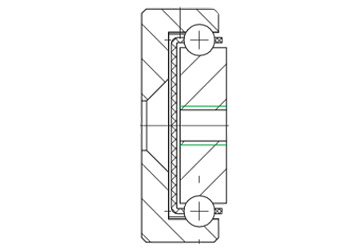

Teleskopschiene Teilauszug OWS-40

OWS-40 / OWST-40

Tragkraft: < 360 kg/Paar
Querschnitt: 16 x 40 mm

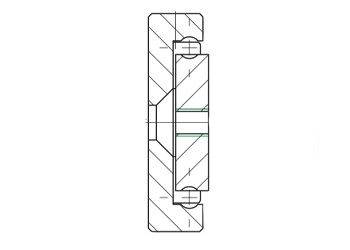

Teleskopschiene Teilauszug OWS-45

OWS-45 / OWST-45

Tragkraft: < 270 kg/Paar
Querschnitt: 11 x 40 mm

×
Teleskopschiene Teilauszug OWS-48

OWS-48 / OWST-48

Tragkraft: < 270 kg/Paar
Querschnitt: 13 x 40 mm

×

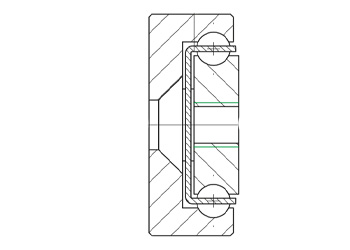

Teleskopschiene Teilauszug OWS-50

OWS-50 / OWST-50

Tragkraft: < 450 kg/Paar
Querschnitt: 17 x 50 mm

×

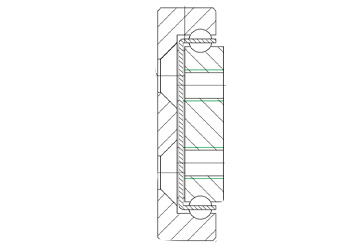

Teleskopschiene Teilauszug OWS-60

OWS-60 / OWST-60

Tragkraft: < 750 kg/Paar
Querschnitt: 17 x 60 mm

×

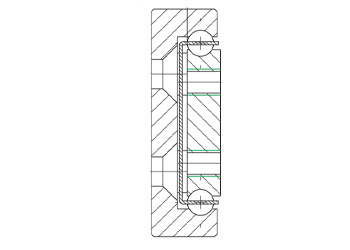

Teleskopschiene Teilauszug OWS-70

OWS-70 / OWST-70

Tragkraft: < 1060 kg/Paar
Querschnitt: 21 x 70 mm

×

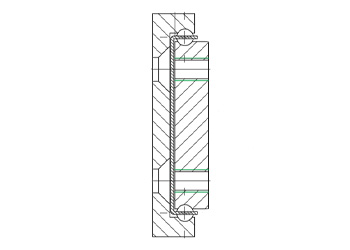

Teleskopschiene Teilauszug OWS-80

OWS-80 / OWST-80

Tragkraft: < 1210 kg/Paar
Querschnitt: 20 x 80 mm

×

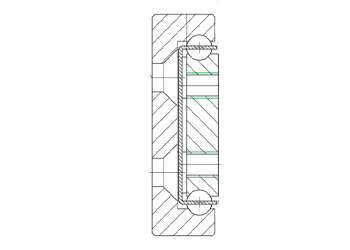

Teleskopschiene Teilauszug OWS-90

OWS-90 / OWST-90

Tragkraft: < 1600 kg/Paar
Querschnitt: 23 x 90 mm

×

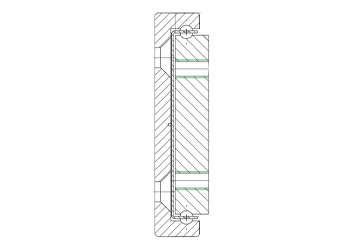

Teleskopschiene Teilauszug OWS-100

OWS-100 / OWST-100

Tragkraft: < 1750 kg/Paar
Querschnitt: 24 x 100 mm

×

Teleskopschienen Vollauszüge 100%

Stahl (C45E+C) verzinkt, gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

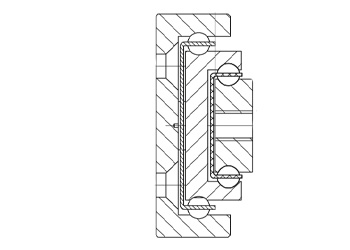

Teleskopschiene Vollauszug TSR-60

TSR-60 / TSRT-60

Tragkraft: < 314 kg/Paar
Querschnitt: 26 x 60 mm

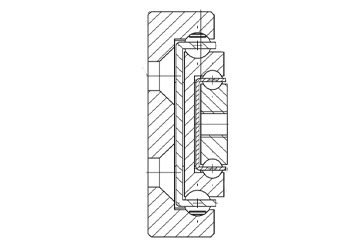

Teleskopschiene Vollauszug TSR-70

TSR-70 / TSRT-70

Tragkraft: < 435 kg/Paar
Querschnitt: 24 x 70 mm

×

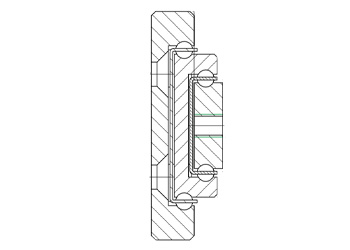

Teleskopschiene Vollauszug TSR-80

TSR-80 / TSRT-80

Tragkraft: < 435 kg/Paar
Querschnitt: 25 x 80 mm

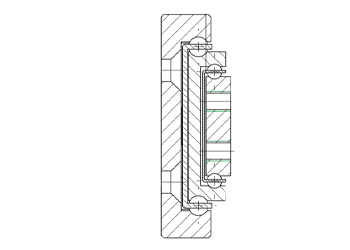

Teleskopschiene Vollauszug TSR-90

TSR-90 / TSRT-90

Tragkraft: < 690 kg/Paar
Querschnitt: 28 x 90 mm

×

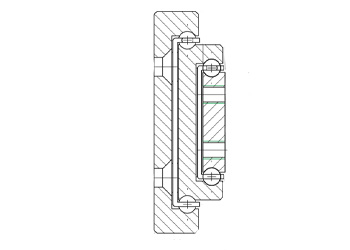

Teleskopschiene Vollauszug TSR-100

TSR-100 / TSRT-100

Tragkraft: < 1000 kg/Paar
Querschnitt: 32 x 100 mm

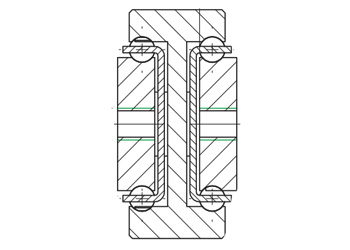

Teleskopschiene Vollauszug DTS-35

DTS-35 / DTSB-35

Tragkraft: < 130 kg/Paar
Querschnitt: 18 x 35 mm

×

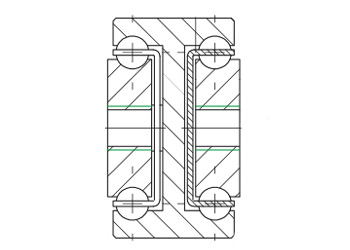

Teleskopschiene Vollauszug DTS-40

DTS-40 / DTSB-40

Tragkraft: < 350 kg/Paar
Querschnitt: 24 x 40 mm

×

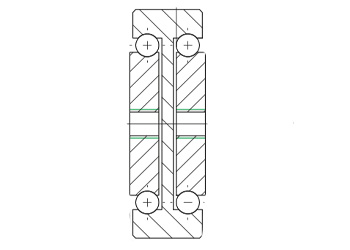

Teleskopschiene Vollauszug DTS-45

DTS-45 / DTSB-45

Tragkraft: < 166 kg/Paar
Querschnitt: 13 x 40 mm

×

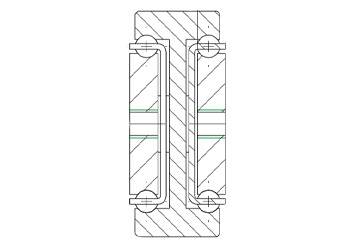

Teleskopschiene Vollauszug DTS-48

DTS-48 / DTSB-48

Tragkraft: < 166 kg/Paar
Querschnitt: 17 x 40 mm

×

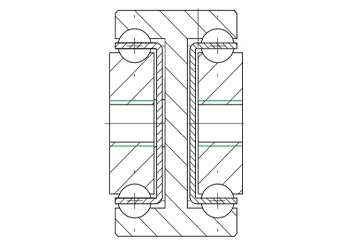

Teleskopschiene Vollauszug DTS-50

DTS-50 / DTSB-50

Tragkraft: < 420 kg/Paar
Querschnitt: 30 x 50 mm

×

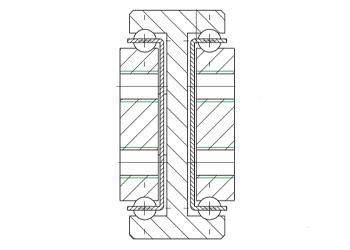

Teleskopschiene Vollauszug DTS-60

DTS-60 / DTSB-60

Tragkraft: < 600 kg/Paar
Querschnitt: 30 x 60 mm

×
Teleskopschiene Vollauszug DTS-70

DTS-70 / DTSB-70

Tragkraft: < 700 kg/Paar
Querschnitt: 32 x 70 mm

×

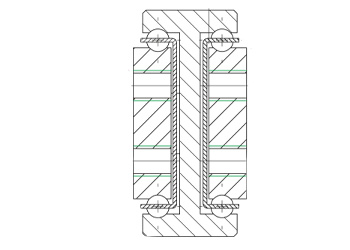

Teleskopschiene Vollauszug DTS-80

DTS-80 / DTSB-80

Tragkraft: < 880 kg/Paar
Querschnitt: 30 x 80 mm

×

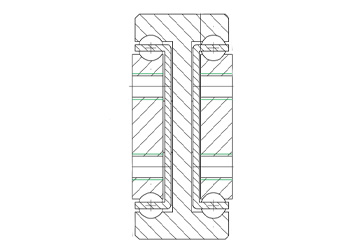

Teleskopschiene Vollauszug DTS-90

DTS-90 / DTSB-90

Tragkraft: < 1050 kg/Paar
Querschnitt: 36 x 90 mm

×
Teleskopschiene Vollauszug DTS-110

DTS-110 / DTSB-110

Tragkraft: < 1800 kg/Paar
Querschnitt: 44 x 110 mm

×

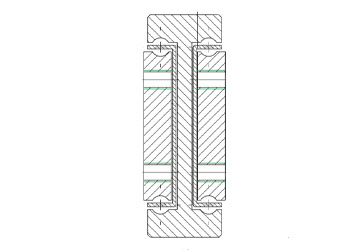

Teleskopschiene Vollauszug DTS-120

DTS-120 / DTSB-120

Tragkraft: < 1890 kg/Paar
Querschnitt: 44 x 120 mm

×

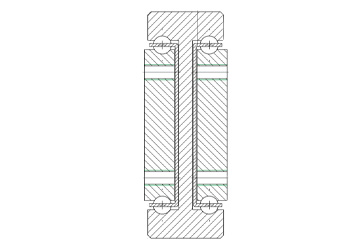

Teleskopschiene Vollauszug DTS-150

DTS-150 / DTSB-150

Tragkraft: < 2410 kg/Paar
Querschnitt: 55 x 150 mm

×

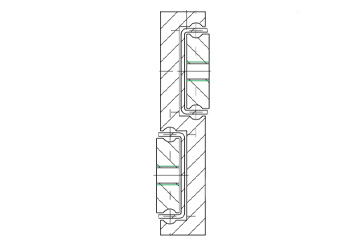

Teleskopschiene Vollauszug STR-60

STR-60

Tragkraft: < 260 kg/Paar
Querschnitt: 14 x 60 mm

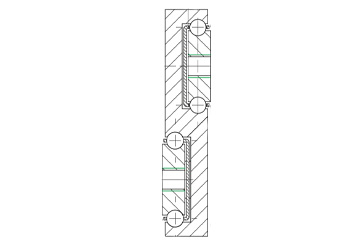

Teleskopschiene Vollauszug STR-80

STR-80

Tragkraft: < 300 kg/Paar
Querschnitt: 17 x 80 mm

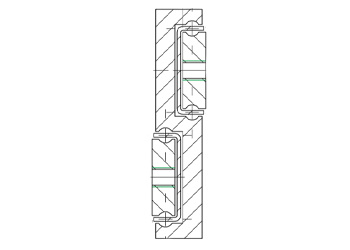

Teleskopschiene Vollauszug STR-100

STR-100

Tragkraft: < 435 kg/Paar
Querschnitt: 22 x 100 mm

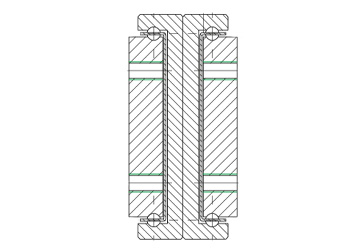

Teleskopschiene Vollauszug DOWS-100

DOWS-100

Tragkraft: < 1380 kg/Paar
Querschnitt: 48 x 100 mm

Teleskopschienen Überauszüge 150%

Stahl (C45E+C) verzinkt, gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

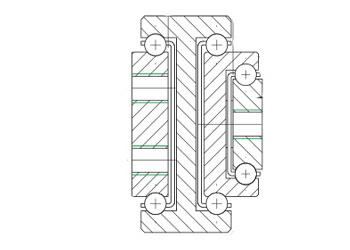

Teleskopschiene Überauszug QSRT-60

QSRT-60

Tragkraft: < 230 kg/Paar
Querschnitt: 33 x 60 mm

×

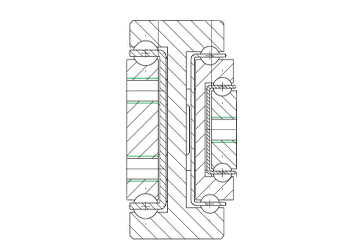

Teleskopschiene Überauszug QSRT-70

QSRT-70

Tragkraft: < 310 kg/Paar
Querschnitt: 35 x 70 mm

×
Teleskopschiene Überauszug QSRT-90

QSRT-90

Tragkraft: < 470 kg/Paar
Querschnitt: 41 x 90 mm

×
Teleskopschiene Überauszug QSRT-120

QSRT-120

Tragkraft: < 680 kg/Paar
Querschnitt: 52 x 120 mm

×

Teleskopschienen Super-Überauszüge 200%

Stahl (C45E+C) verzinkt, gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

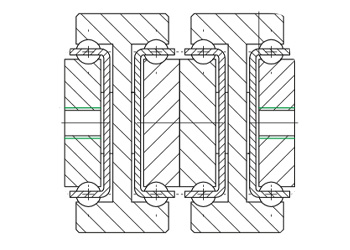

Teleskopschiene Überauszug DDTS-35

DDTS-35

Tragkraft: < 100 kg/Paar
Querschnitt: 35 x 36 mm

×

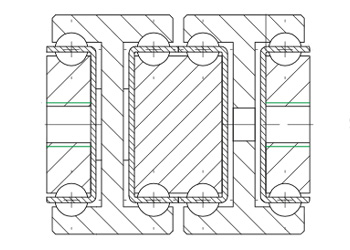

Teleskopschiene Überauszug DDTS-40

DDTS-40

Tragkraft: < 160 kg/Paar
Querschnitt: 40 x 48 mm

×

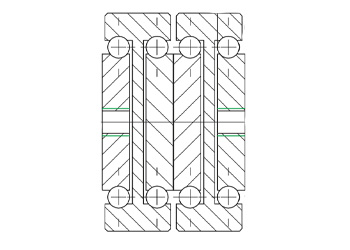

Teleskopschiene Überauszug DDTS-45

DDTS-45

Tragkraft: < 80 kg/Paar
Querschnitt: 26 x 40 mm

Teleskopschiene Überauszug DDTS-48

DDTS-48

Tragkraft: < 90 kg/Paar
Querschnitt: 34 x 40 mm

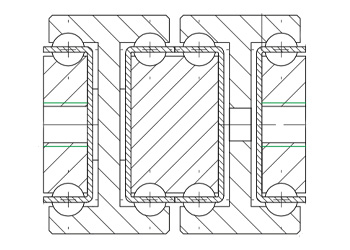

Teleskopschiene Überauszug DDTS-50

DDTS-50

Tragkraft: < 240 kg/Paar
Querschnitt: 60 x 50 mm

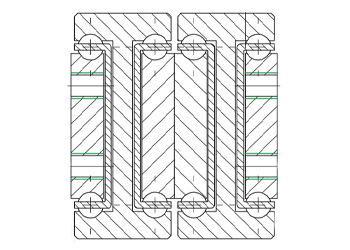

Teleskopschiene Überauszug DDTS-60

DDTS-60

Tragkraft: < 320 kg/Paar
Querschnitt: 60 x 60 mm

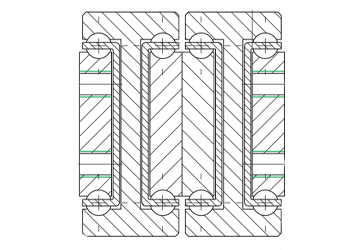

Teleskopschiene Überauszug DDTS-70

DDTS-70

Tragkraft: < 410 kg/Paar
Querschnitt: 64 x 70 mm

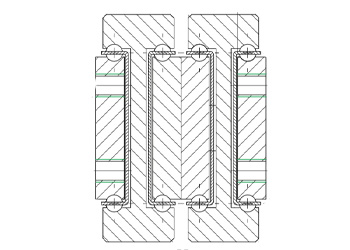

Teleskopschiene Überauszug DDTS-80

DDTS-80

Tragkraft: < 510 kg/Paar
Querschnitt: 60 x 80 mm

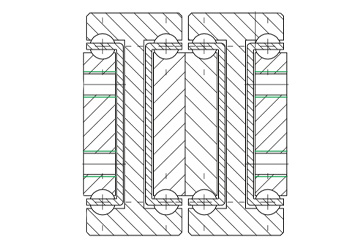

Teleskopschiene Überauszug DDTS-90

DDTS-90

Tragkraft: < 630 kg/Paar
Querschnitt: 72 x 90 mm

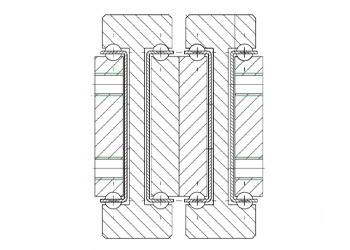

Teleskopschiene Überauszug DDTS-110

DDTS-110

Tragkraft: < 840 kg/Paar
Querschnitt: 88 x 110 mm

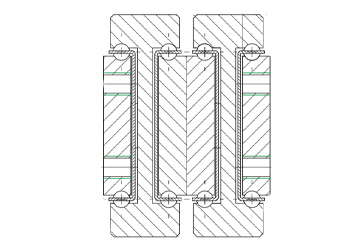

Teleskopschiene Überauszug DDTS-150

DDTS-150

Tragkraft: < 1540 kg/Paar
Querschnitt: 110 x 150 mm

Teleskopschienen in Edelstahl

Edelstahl V4A (1.4404, 316L), gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

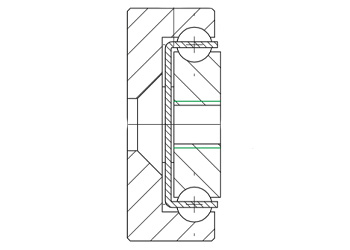

Teleskopschiene Teilauszug SOWS-40

SOWS-40 / SOWST-40

Tragkraft: < 280 kg/Paar
Querschnitt: 16 x 40 mm

×

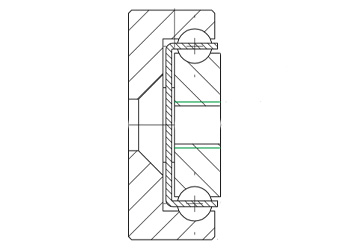

Teleskopschiene Teilauszug SOWS-50

SOWS-50 / SOWST-50

Tragkraft: < 400 kg/Paar
Querschnitt: 17 x 50 mm

×

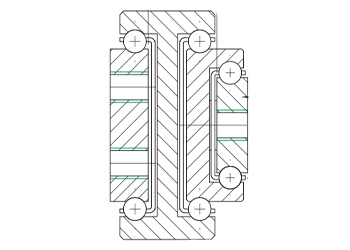

Teleskopschiene Überauszug SQSRT-60

SQSRT-60

Tragkraft: < 140 kg/Paar
Querschnitt: 33 x 60 mm

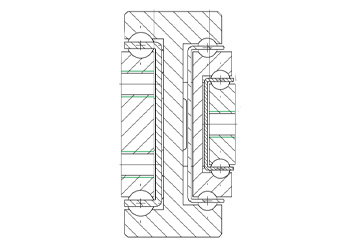

Teleskopschiene Überauszug SQSRT-70

SQSRT-70

Tragkraft: < 220 kg/Paar
Querschnitt: 35 x 70 mm

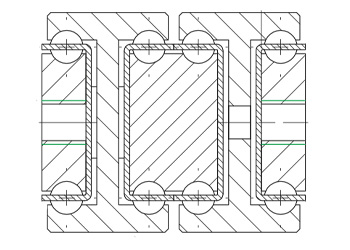

Teleskopschiene Überauszug SDDTS-40

SDDTS-40

Tragkraft: < 50 kg/Paar
Querschnitt: 49 x 40 mm

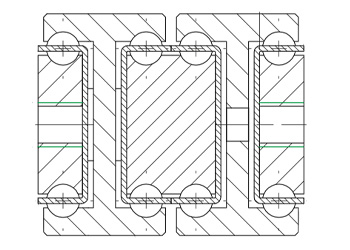

Teleskopschiene Überauszug SDDTS-50

SDDTS-50

Tragkraft: < 110 kg/Paar
Querschnitt: 60 x 50 mm

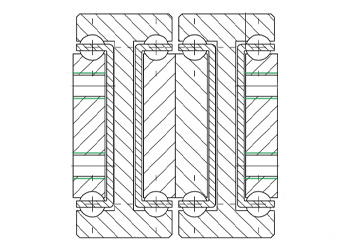

Teleskopschiene Überauszug SDDTS-60

SDDTS-60

Tragkraft: < 120 kg/Paar
Querschnitt: 60 x 60 mm

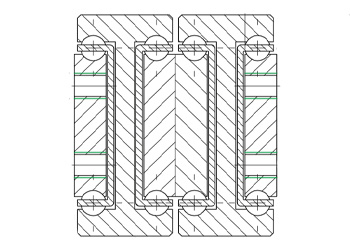

Teleskopschiene Überauszug SDDTS-70

SDDTS-70

Tragkraft: < 130 kg/Paar
Querschnitt: 64 x 70 mm

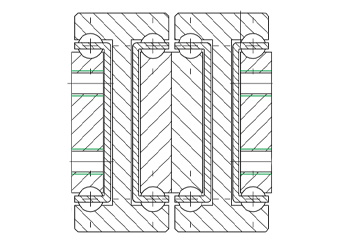

Teleskopschiene Überauszug SDDTS-90

SDDTS-90

Tragkraft: < 170 kg/Paar
Querschnitt: 72 x 90 mm

Teleskopschienen in Aluminium

Aluminium (EN-AW 6082 T6), gefräste und gehärtete Laufbahnen, einseitig bzw. beidseitig ausziehbar.

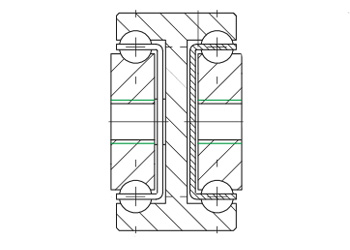

Teleskopschiene Vollauszug ADTS-40

ADTS-40 / ADTSB-40

Tragkraft: < 125 kg/Paar
Querschnitt: 24 x 40 mm

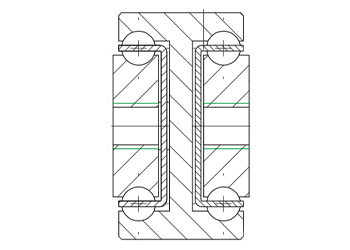

Teleskopschiene Vollauszug ADTS-50

ADTS-50 / ADTSB-50

Tragkraft: < 180 kg/Paar
Querschnitt: 30 x 50 mm

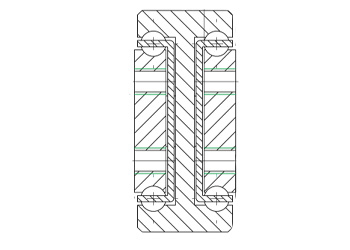

Teleskopschiene Vollauszug ADTS-70

ADTS-70 / ADTSB-70

Tragkraft: < 330 kg/Paar
Querschnitt: 32 x 70 mm

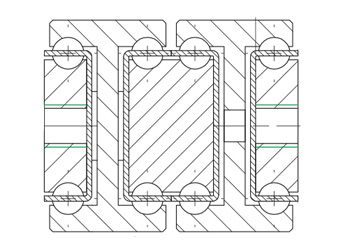

Teleskopschiene Vollauszug ADDTS-40

ADDTS-40

Tragkraft: < 50 kg/Paar
Querschnitt: 48 x 40 mm

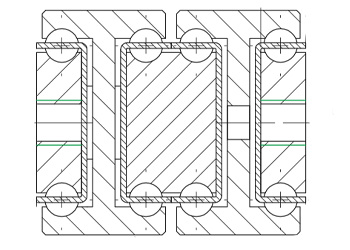

Teleskopschiene Vollauszug ADDTS-50

ADDTS-50

Tragkraft: < 80 kg/Paar
Querschnitt: 60 x 50 mm

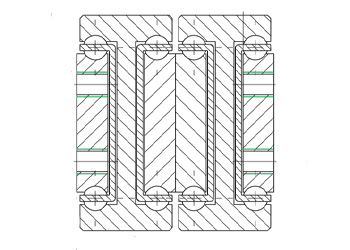

Teleskopschiene Vollauszug ADDTS-70

ADDTS-70

Tragkraft: < 90 kg/Paar
Querschnitt: 64 x 70 mm

Technische Eckdaten (zusammengefasst):

  • Traglast: bis zu 2.500 kg pro Schienenpaar
  • Länge: bis zu 3.000 mm
  • Durchbiegung: minimal, also sehr hohe Biegesteifigkeit
  • Anwendungsbereich: Schwerlastbereiche, z. B. Industrieanlagen, Werkzeugmaschinen, Schwerlastschubladen, Sonderfahrzeugbau und Windkraftanlagen, uvm.

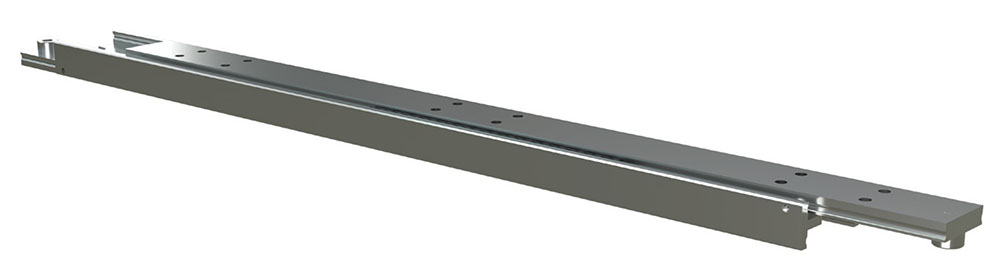

CNC-gefräste SCHOCK Schwerlast-Teleskopschiene im ausgezogenen Zustand

Teleskopschienen aus Vollmaterial – robust, präzise, individuell

Unsere hochwertigen Vollmaterial-Teleskopschienen bieten maximale Stabilität und Langlebigkeit – perfekt für anspruchsvolle Anwendungen im industriellen und gewerblichen Bereich. Bei uns finden Sie die passende Auszugsvariante:

Teilauszug (50 % Auszugslänge)
Bestehend aus 2 Profilen – ideal für Anwendungen mit begrenztem Bauraum.

Vollauszug (100 % Auszugslänge)
Mit 3 Profilen – ermöglicht den vollständigen Zugriff auf das Schubfach.

Überauszug (bis zu 200 % Auszugslänge)
3 bis 5 Profile – maximale Beweglichkeit für besondere Anforderungen. Als Superüberauszug mit doppelter Auszugslänge erhältlich.

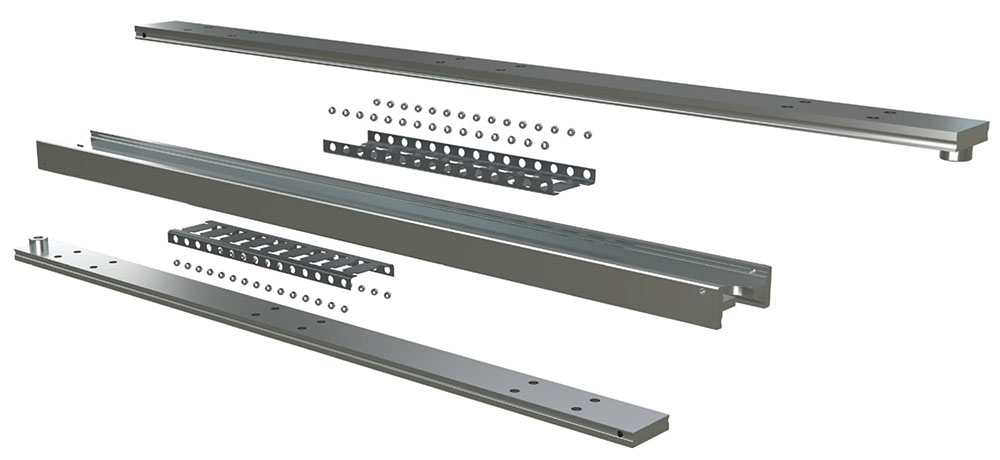

Explosionszeichnung einer SCHOCK Schwerlast-Teleskopschiene mit Schienenprofilen und Kugelführung

Die Teleskopschienen sind in drei Materialvarianten erhältlich:

1. Verzinkter Kohlenstoffstahl:
Diese Schienen werden aus hochwertigem Kohlenstoffstahl gefertigt und anschließend verzinkt, um eine verbesserte Korrosionsbeständigkeit zu gewährleisten. Sie eignen sich für eine Vielzahl industrieller Anwendungen mit mittleren Anforderungen an den Korrosionsschutz.

2. Edelstahl V4A (1.4404):
Diese Variante bietet maximale Korrosionsbeständigkeit und wird häufig in besonders anspruchsvollen Umgebungen eingesetzt – etwa in der Binnen- und Hochseeschifffahrt oder überall dort, wo Feuchtigkeit und aggressive Medien auftreten.

3. Aluminium (EN-AW 6082 T6):
Teleskopschienen aus Aluminium kommen überall dort zum Einsatz, wo Gewichtseinsparung im Vordergrund steht – z. B. in der Luft- und Raumfahrt, im Caravaning oder im Transportwesen. Sie kombinieren geringes Gewicht mit hoher Stabilität und guter Korrosionsbeständigkeit.

Lieferzeiten:

Da diese Teleskopschienen nach Eingang Ihrer Bestellung speziell für Sie gefertigt werden haben diese eine Lieferzeit von 15 bis 20 Arbeitstagen.

Individuell nach Maß:

Sie haben spezielle Anforderungen? Kein Problem – wir realisieren auch maßgeschneiderte Sonderlösungen ganz nach Ihren Wünschen.

Häufige Fragen zu Schwerlast-Teleskopschienen

Gelten die 2.500 kg für jede Schwerlast-Teleskopschiene?

2.500 kg pro Schienenpaar sind der Höchstwert des Sortiments. Die zulässige Tragkraft entnehmen Sie den technischen Daten der gewählten Ausführung. Berücksichtigen Sie dabei die vorgegebene Einbaulage und die Montageangaben.

Kann ich Schwerlast-Teleskopschienen flach unter dem Auszug montieren?

Das hängt von der Ausführung ab. Die Tragkraft für die seitliche Montage lässt sich nicht auf die Flachmontage übertragen. Prüfen Sie, ob die gewählte Schiene für diese Einbaulage freigegeben ist und welche Tragkraft dafür gilt.

Welche Angaben braucht SCHOCK für die Auswahl einer Schwerlastschiene?

Nennen Sie uns das Gesamtgewicht des beladenen Auszugs, die verfügbare Einbaulänge, den benötigten Auszugsweg und die Einbaulage. Wenn die Last ungleich verteilt ist oder Stöße und Vibrationen auftreten, geben Sie das bitte ebenfalls an.
